PC IBM

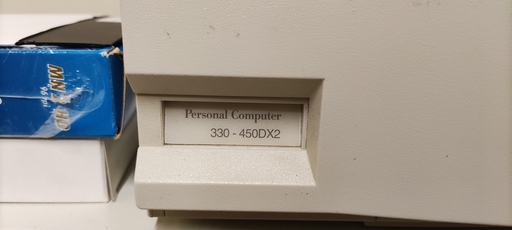

En parcourant les annonces sur un célèbre site de vente entre particuliers, j’ai récemment mis la main sur un PC desktop IBM 330-450DX2 avec Windows 3.1.

CHAPITRE I

Après un petit aller-retour (1200km) pour faire un coucou à la famille, brancher tout ca et tester quelques fonctionnalités, j’ai décelé quelques soucis.

Ce qui fonctionne :

• Ca démarre, c’est déjà ça.
• Périphériques OK, sa souris a nécessité un petit nettoyage des roues (vive la crasse).
• Windows 3.1 n’est pas corrompu, le HDD est donc OK.
• Le lecteur de disquette 3"1/2 affiche bien le contenu des disquettes.

Ce qui ne fonctionne pas :

• Le formatage des disquettes 5"1/4 (je n’ai pas pu tester la lecture, j’avais des disquettes neuves).
• L’éjection des disquettes 3"1/2 se fait mal, il faut soit tirer sur la disquette, soit attendre que le ressort fasse son job et recrache la disquette leeeeentement.

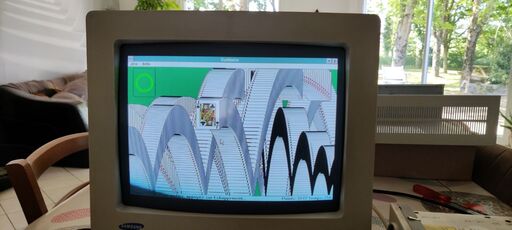

Je me suis donc amusé un peu avec la bibliothèque de jeux installée par défaut avec Windows 3.1 le temps du weekend :

CHAPITRE II

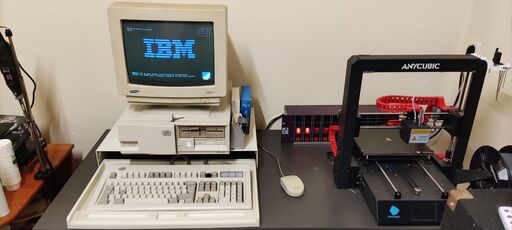

Une fois arrivé chez moi, je me suis empressé d’installer tous le matériel proprement dans un coin de bureau.

Je peux maintenant me pencher sur le test de tous les composants.

Heureusement le PC a un logiciel IBM pour tester tous les éléments un à un.

Cette fois-ci un nouveau problème apparaît, certes le formatage des disquettes 5"1/4 ne fonctionnait pas mais là, le fait que cela détruit le revêtement c’est plus grave.

J’ouvre donc le boîtier et je me met a investiguer au niveau du lecteur de disquette.

J’accède facilement à la trappe permettant de voir la tête de lecture.

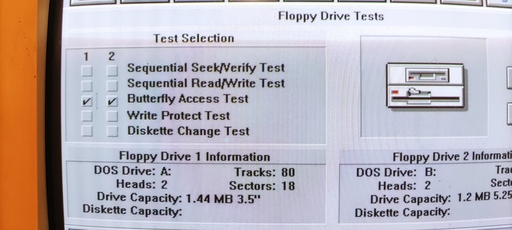

Via le logiciel de diagnostique IBM, je peux effectuer un test d’accès papillon (Butterfly Access Test) qui fait en sorte de simuler la lecture de secteurs éloignés les un des autres.

Cela a pour but de voir si la tête de lecture effectue bien tout ses mouvements.

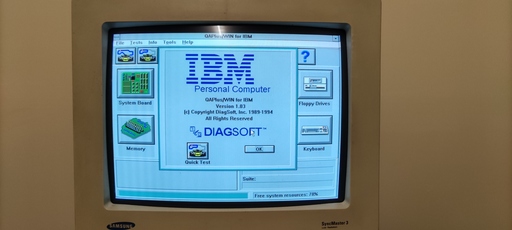

Au niveau du logiciel voici ce que cela donne :

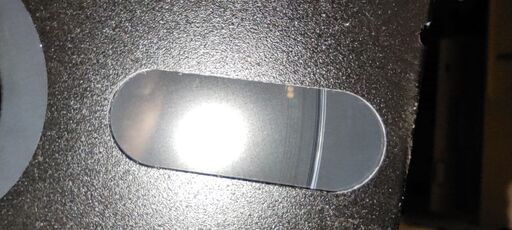

Mais au niveau du lecteur, c’est le drame. La tête ne bouge pas :

Je m’arrête là pour l’instant, un bon nettoyage du lecteur est nécessaire, ca sera le sujet du prochain chapitre.

CHAPITRE III

Nouvelle journée, nouveaux défis.

Maintenant il faut démonter le lecteur disquette 5"1/4 et tout nettoyer.

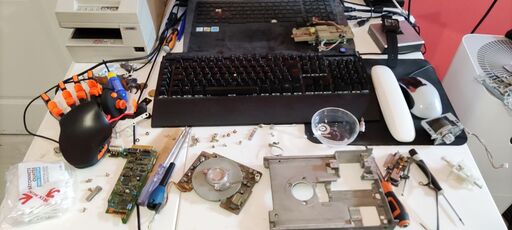

Je me lance donc, âme perdue, dans l’accomplissement de cette tâche:

De découvertes en découvertes j’ai retiré les résidus de disquettes sur la tête de lecture (d’où la destruction de la disquette précédemment utilisée), j’ai nettoyé les glissières qui étaient bien sale et donc empêchait la tête de se mouvoir.

Plusieurs coup de pinceau et d’alcool (90°, pas a boire), le lecteur est maintenant propre.

Reste maintenant à le tester sur le PC.

Re-belote, on branche le lecteur, on lance le logiciel de diagnostique, on initie un nouveau Butterfly Access Test et là, miracle! La tête bouge comme il faut :

Je peux donc tester le formatage des disquettes.

J’en prend une neuve, relance un test de déplacement de la tête et je re-check l’état de la surface de la disquette. Le problème de destruction de la surface est aussi réglé.

Maintenant le formatage.

Je me rends dans le gestionnaire de fichier et, comme à son habitude, me demande de formater la disquette.

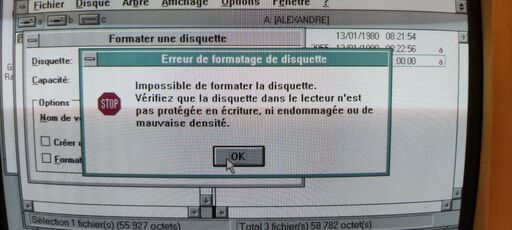

Je lance donc la procédure et … toujours cette erreur :

Je me demande alors d’où peut provenir le problème. Impossible de tester a lecture car je ne possède pas de disquettes 5"1/4 avec des données. Il faut donc parcourir la documentation du lecteur.

En recherchant le modèle du lecteur je n’ai trouvé qu’une documentation Toshiba.

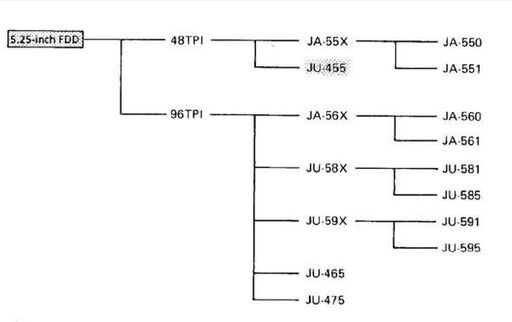

Dans celle-ci on retrouve un diagramme permettant de savoir quelle disquette est compatible avec tel modèle :

Du coup il y a une séparation entre les modèles selon le nombre de TPI (Track Per Inch/Piste par pouce) des disquettes.

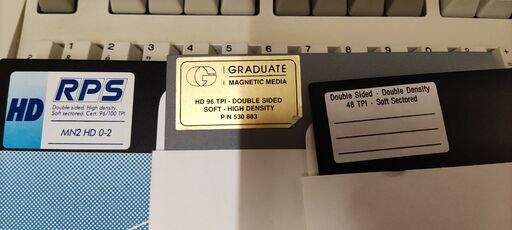

Heureusement j’ai plusieurs disquettes avec un TPI différent :

En utilisant un disquette de chaque et en modifiant la taille du partitionnement, rien n’y fait, impossible de formatter les disquettes.

Je laisse donc tomber la réparation du lecteur 5"1/4 pour l’instant et je m’amuse un peu avec le lecteur de disquette USB pour lancer quelques logiciels.

CHAPITRE IV

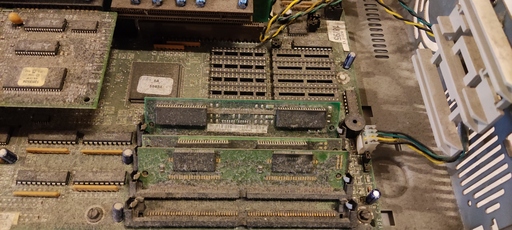

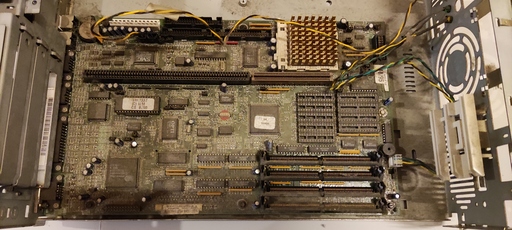

Plusieurs jours plus tard je me lance dans le nettoyage complet du PC. Celui-ci est remplis de poussière et ca ne lui ferait pas de mal :

De nouveau, pinceau et alcool sous la patte je m’y remet.

Je démonte tous les éléments en prenant soin de prendre en photo les emplacement de chaque câble et barrettes de RAM.

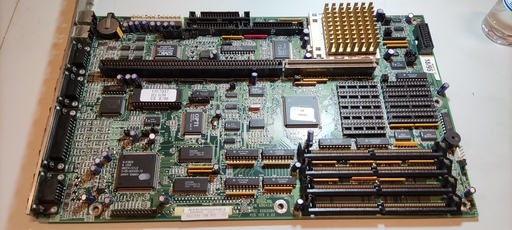

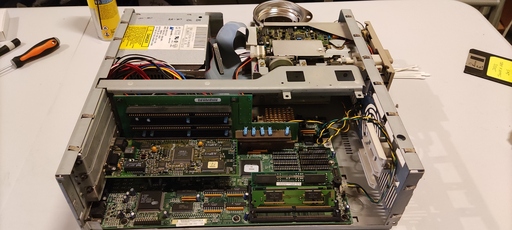

Des coups de pinceau par ici, un gros coup d’aspirateur par là, ca fini par être totalement propre.

J’en ai aussi profité pour ouvrir le lecteur de disquette 3"1/2 et y mettre quelque gouttes de lubrifiant au PTFE au niveau du mécanisme d’éjection.

Maintenant les disquettes 3"1/2 s’éjectent correctement, plus besoin de pince. Première petite victoire sur les éléments a réparer :3

Une fois tout remonté, je rebranche le PC à ses périphérique et je l’allume pour m’assurer que tout fonctionne comme avant.

Mais au moment de démarrer BIIIP BIIIP (pas bon signe)

Je regarde l’écran et le BIOS m’indique 2 erreurs :

• La date du BIOS est revenu a zero
• Le lecteur de disquette 1 n’est pas correctement paramétré

Je me rends donc dans le paramétrage du BIOS pour régler la date (Assez marrant que le PC prenne correctement l’année 2022 sans broncher), ainsi que le réglage du lecteur de disquette.

C’est avec stupeur que je remarque que le lecteur de disquette 5"1/4 est définit comme un lecteur 3"1/2 dans le bios (avec en plus une taille de disquette de 320Ko).

J’ai donc changé les paramètres tels qu’ils devraient êtres et j’ai redémarré le PC.

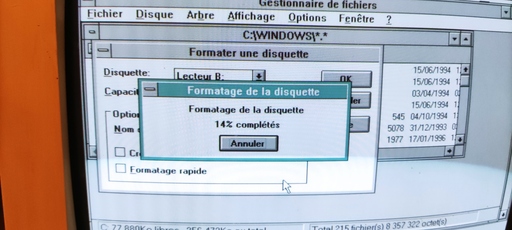

Une fois sur le bureau, je lance un formatage de la disquette et là MIRACLE

Enfin un nouveau problème de corrigé.

Le BIOS avait donc décidé de modifier le type de disquette pour le lecteur 5"1/4.

Je tente donc une copie entre le lecteur 3"1/2 et 5"1/4 pour valider que l’écriture et la lecture fonctionne.

La copie fonctionne et la lecture aussi.

Il ne reste donc plus de problèmes a régler sur le PC (pour l’instant, je croise les doigts).

En espérant que cela reste le dernier chapitre de cette “Aventure”.

FIN ;3
